摘要

气动双座调节阀，是由多弹簧气动薄膜执行机构和直通双导向式单座、双座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确，以压缩空气传动阀杆阀芯达到对流量介质的控制调节，可实现对工艺管路流体介质的自动调节控制，广泛应用于气体、液体、蒸汽等介质的工艺参数。

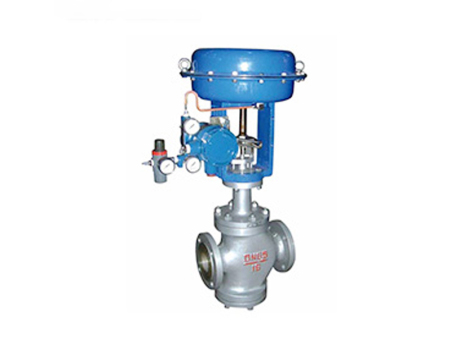

一、气动薄膜双座调节阀产品介绍：

气动双座调节阀，是由多弹簧气动薄膜执行机构和直通双导向式单座、双座阀组成，具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确，以压缩空气传动阀杆阀芯达到对流量介质的控制调节，可实现对工艺管路流体介质的自动调节控制，广泛应用于气体、液体、蒸汽等介质的工艺参数。

二、气动薄膜双座调节阀标准参数：

通用型号：ZMAN、ZJHN

公称通径：DN25~DM350mm

压力范围：1.6MPa~6.4MPa

温度范围：-40℃~+450℃

法兰尺寸：GB/T9113.2-2000

阀体形式：双座直通式

阀门材质：WCBZG230-450、ZG1Cr18Ni9Ti

阀芯材质：1Cr18Ni9Ti(304)或司钛莱合金堆焊

密封填料：V型聚四氟乙烯(F4)、柔性石墨、不锈钢波纹管

三、气动薄膜双座调节阀结构特点：

1、采用气动薄膜执行机构配置定位器达到对流体介质的工艺参数调节控制；

2、执行器正作用：气闭式-常开型（当信号压力增大时阀位向下位移），《B型》；

3、执行器反作用：气开式-常闭型（当信号压力增大时阀位向上位移），《K型》；

4、单座柱塞型阀芯，适用于允许泄漏小且阀前阀后压差不大的工作场合；

5、双座柱塞型阀芯，适用于压差大、流量大且不是很清洁的介质和泄漏要求不严格的场合。
