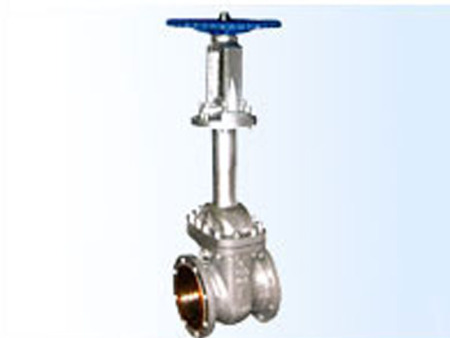

产品介绍
产品引用标准：
设计标准 API1600、API6D
结构长度 ASME B16.10
连接法兰 ASME B16.5
试验和检验 API598、API6D产品用途：
法兰连接美标波纹管截止阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。产品结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。主要零件的材料说明：
序号 名称 材质 1 阀体 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 2 阀板 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 3 阀杆 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L 4 垫片 柔性石墨+不锈钢 5 双头螺栓 ASTM 193-B7、A320-B8、A193-B8M 6 六角螺母 ASTM A194-2H、A194-8、A194-8M 7 阀盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 8 波纹管组件 ASTM A182-F304、F316、F321、F304L、F316L 9 填料 柔性石墨 10 填料压盖 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 11 支架 ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M 主要外形尺寸：
型号 ZDAWZ41-150LB 压力等级 150LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 1 1 /4 1 1 /2 2 2 1 /2 3 4 5 6 8 10 12 14 L 108 117 127 140 165 178 190 203 229 254 267 292 330 356 381 H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 950 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量(Kg) 8 9 10 15 22 30 42 55 70 100 140 180 250 350 450 型号 ZDAWZ41-300LB 压力等级 300LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 1 1 /4 1 1 /2 2 2 1 /2 3 4 5 6 8 10 12 14 L 140 152 165 178 190 216 241 283 305 381 403 419 457 502 762 H 300 210 250 260 290 370 398 440 490 530 580 670 760 850 980 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量(Kg) 9 10 12 18 25 38 53 70 88 125 175 225 310 440 560 型号 ZDAWZ41-600LB 压力等级 600LB 口径 mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 in 1/2 3/4 1 1 1 /4 1 1 /2 2 2 1 /2 3 4 5 6 8 10 12 14 L 165 190 216 229 241 292 330 356 432 508 559 660 787 838 889 H 200 210 250 260 290 370 398 440 490 530 580 670 760 850 980 W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500 重量(Kg) 11 13 16 24 32 50 70 90 105 165 230 300 400 570 730
